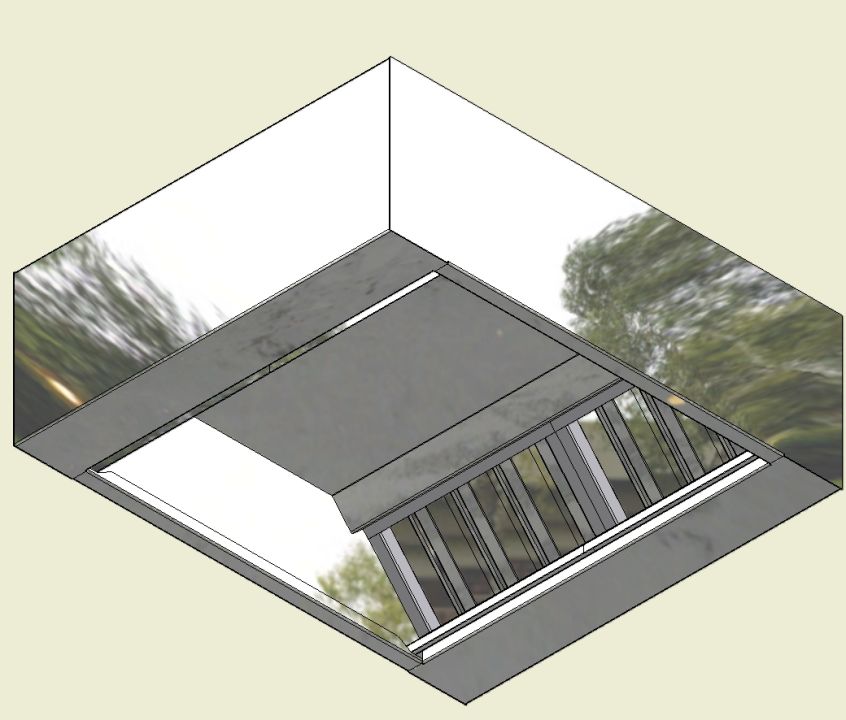

Бескаркасные местные вентиляционные отсосы МВО высотой 200мм

Приобретайте аналогичные Бескаркасные местные вентиляционные отсосы ОМВ-Б-Д

Общие сведения

Данная линейка местных вентиляционных отсосов предназначена для установки над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания в помещениях с низкими потолками.

Вентиляционные отсосы изготавливаются 2-х типов: приточно-вытяжные МС и вытяжные МСВ.

Бескаркасные местные вентиляционные отсосы типа МС и МСВ представляют собой вентиляционный короб навесного типа , изготовленный из шлифованной листовой нержавеющей стали, в котором размещены устройства для приточной (рассеиватель) и вытяжной (лабиринтный фильтр) вентиляции.

Установка

Поток приточного воздуха направляется вниз от вентотсоса под углом 45º, или под регулируемым углом 0 ÷ 45º. Тип приточного узла оговаривается при заказе. В базовой комплектации устанавливаются нерегулируемые дефлекторы по всей длине вентотсоса.

Каждый отсос комплектуется фильтрами и жиросборниками, которые устанавливаются без использования инструмента. По желанию Заказчика вместо жиросборников возможна установка сливного патрубка со стаканом для сбора жира. Регулируемые рассеиватели приточной вентиляции, устанавливаются и снимаются при помощи инструмента, нерегулируемые выполняются несъемными.

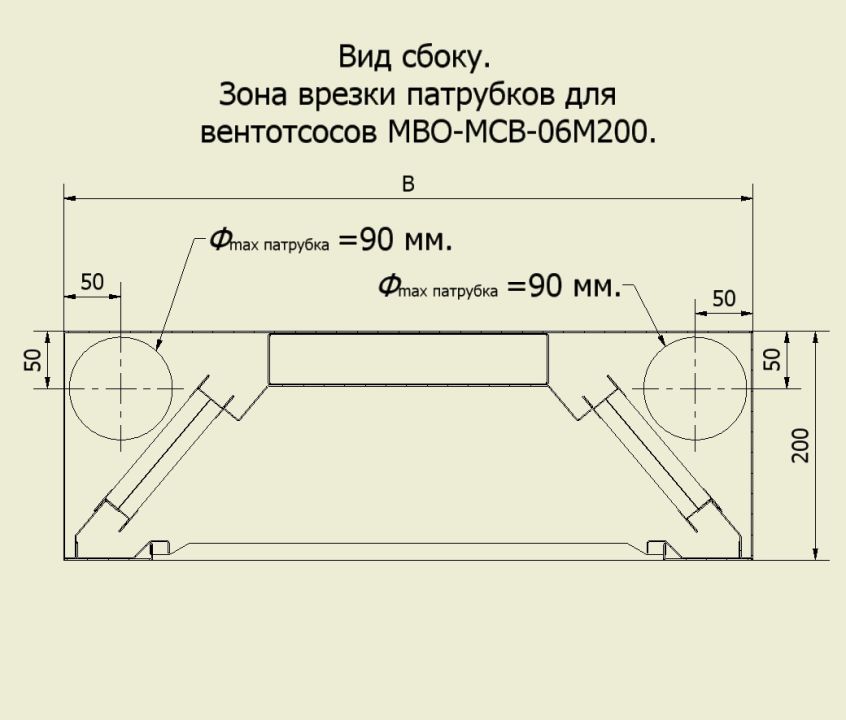

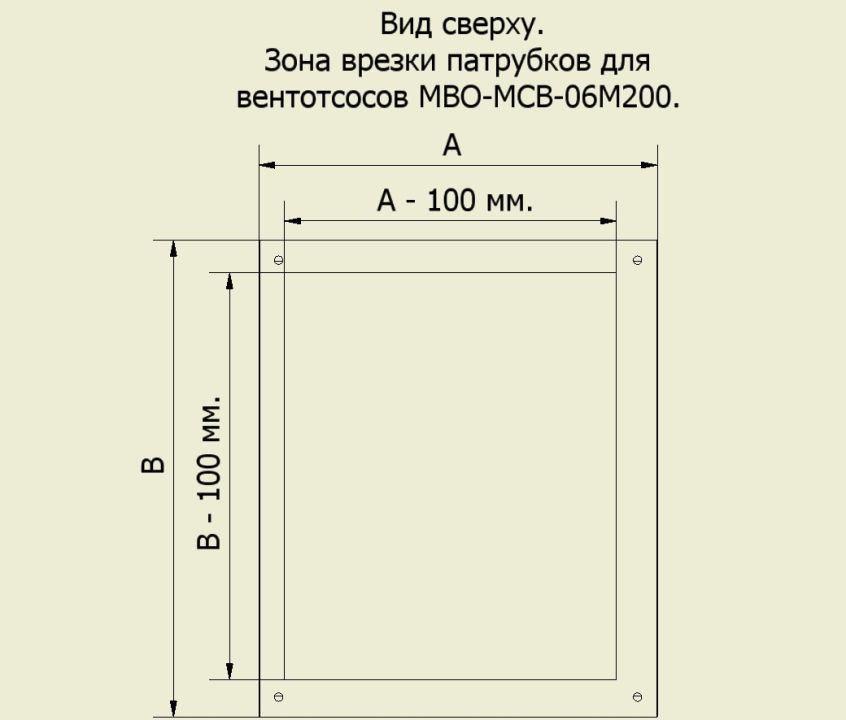

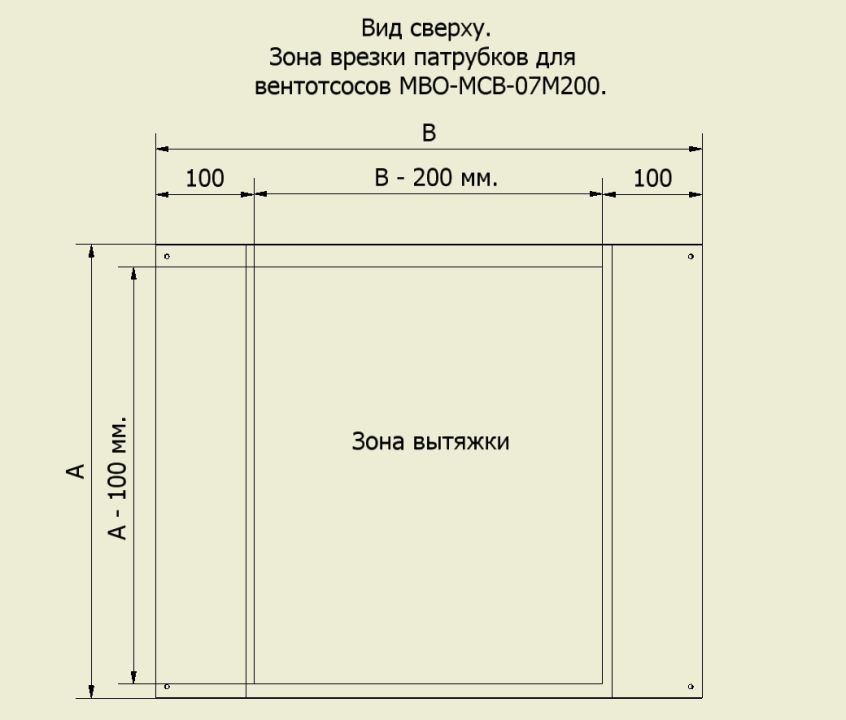

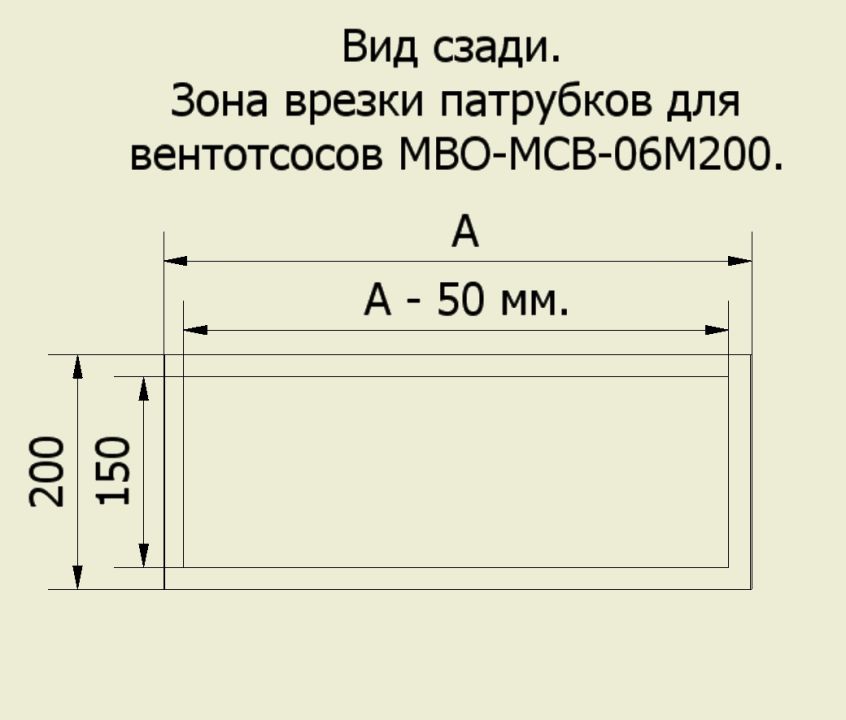

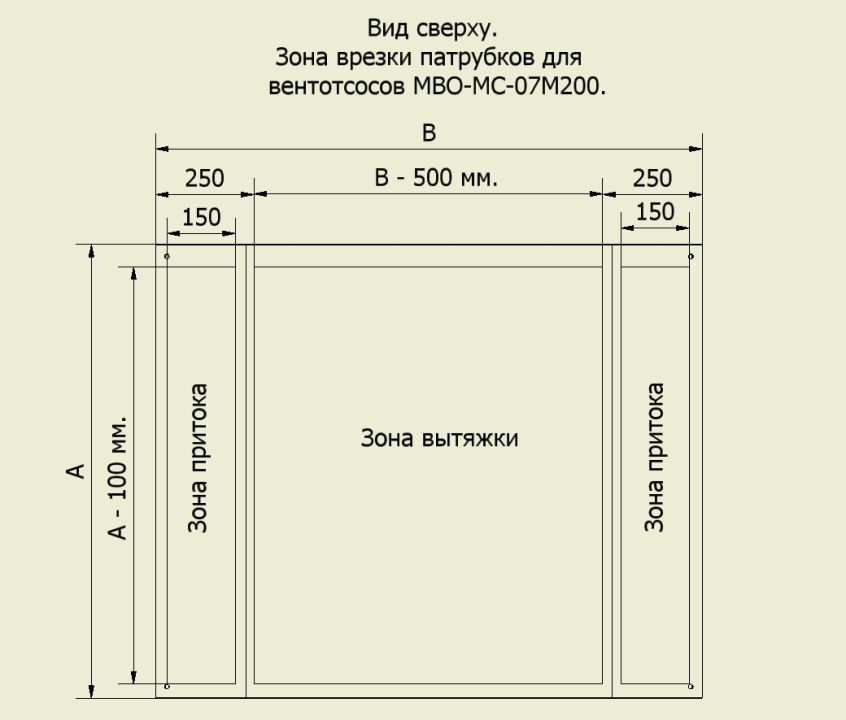

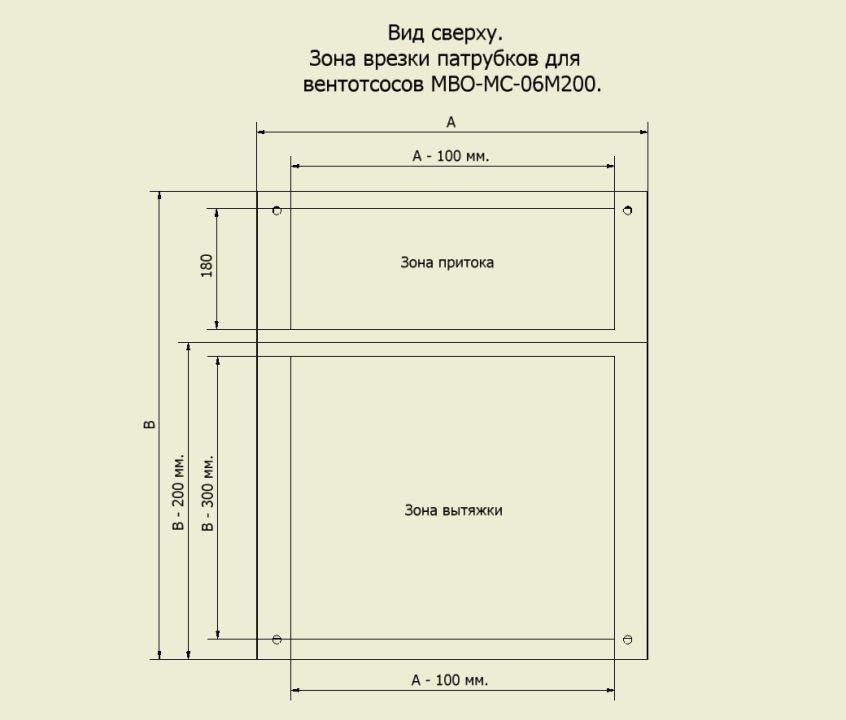

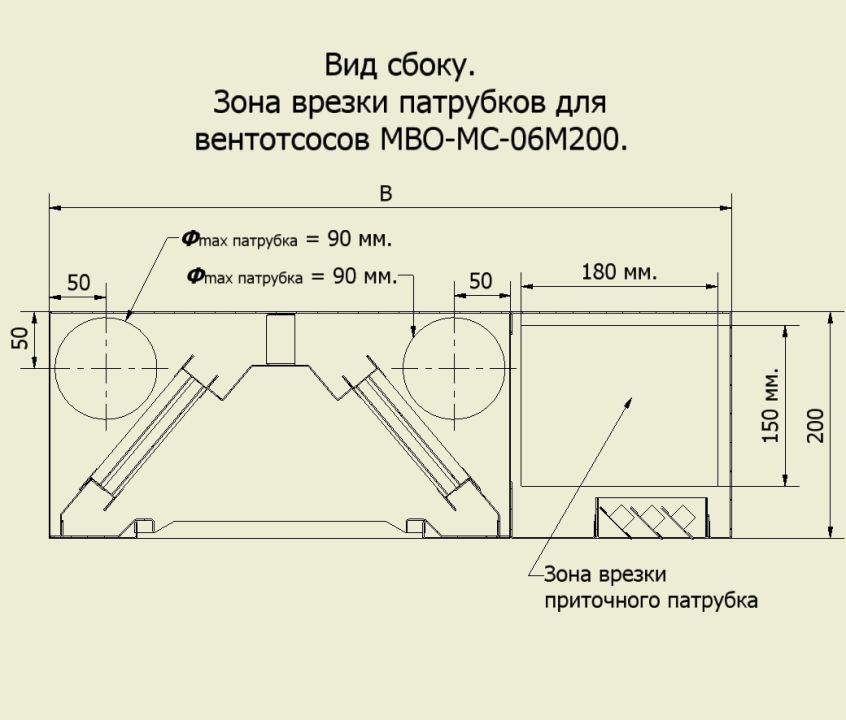

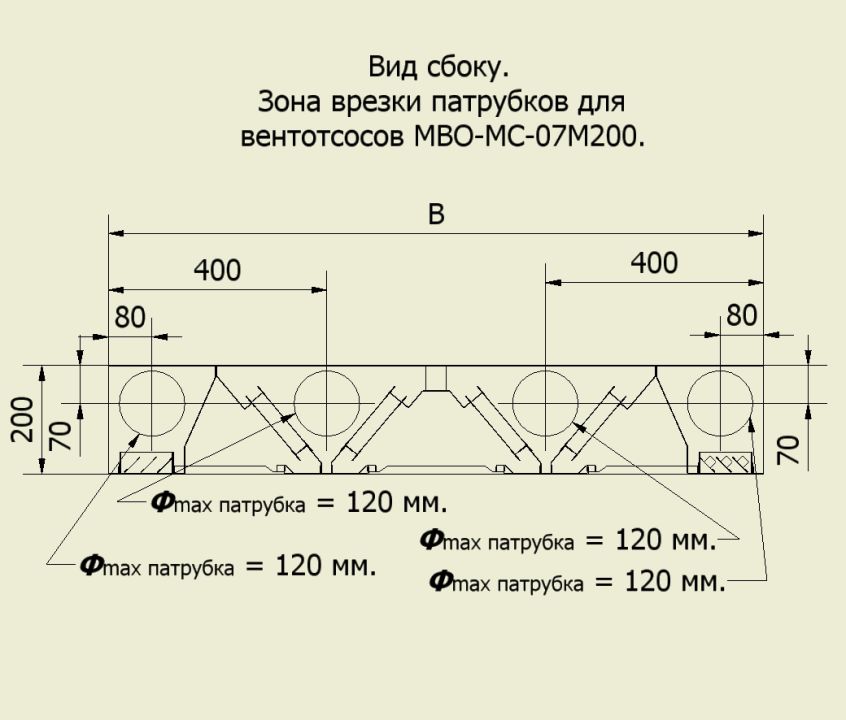

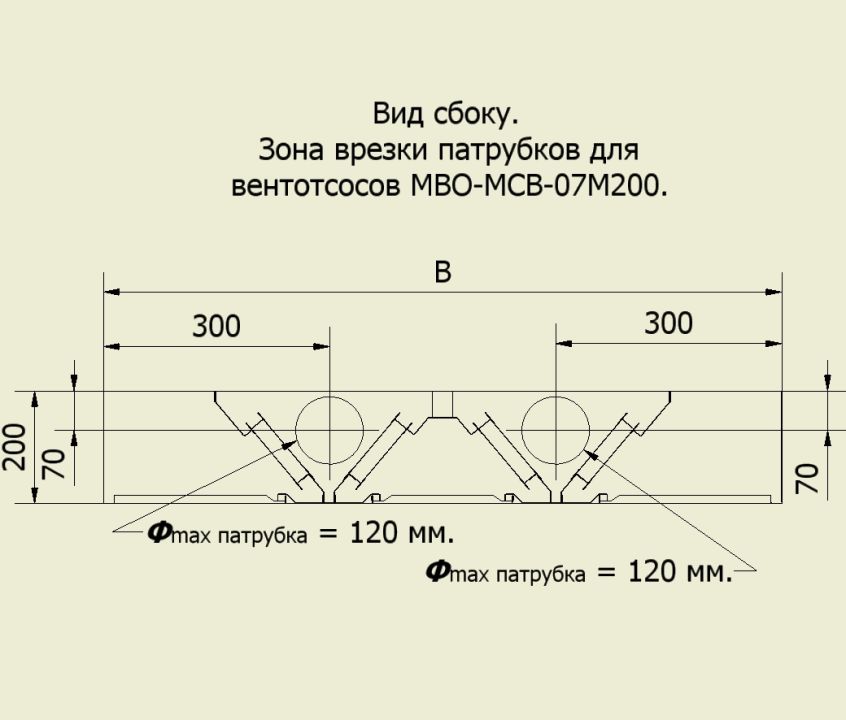

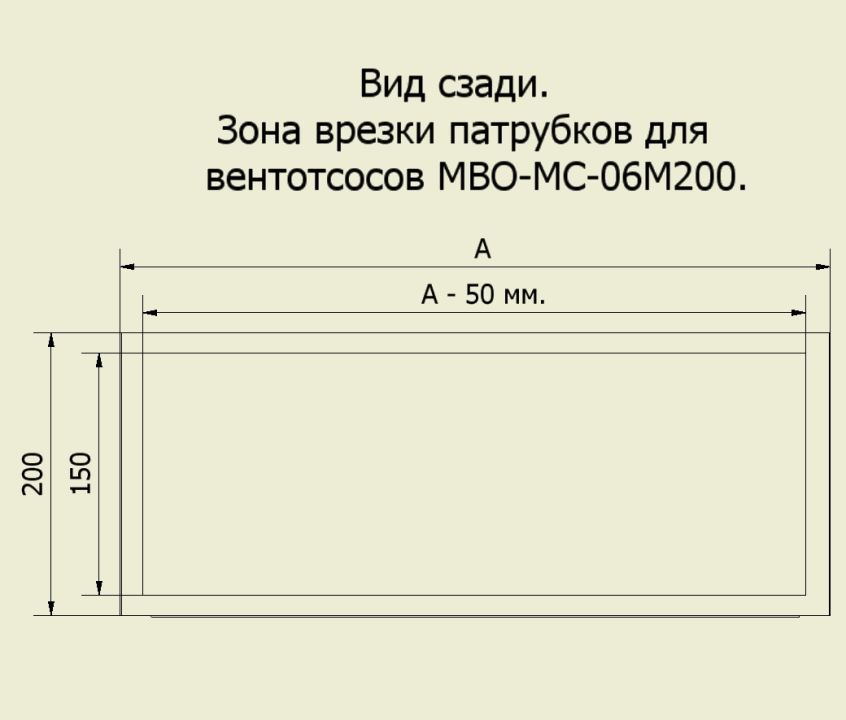

Приточные и вытяжные патрубки ввариваются в вентотсосы, только по желанию Заказчика, подтвержденному рисунком, эскизом и т.д. в счет стоимости вентотсоса. В данной линейке вентотсосов предусмотрена врезка патрубков на боковых и задних стенках вентотсосов.

Конструкция

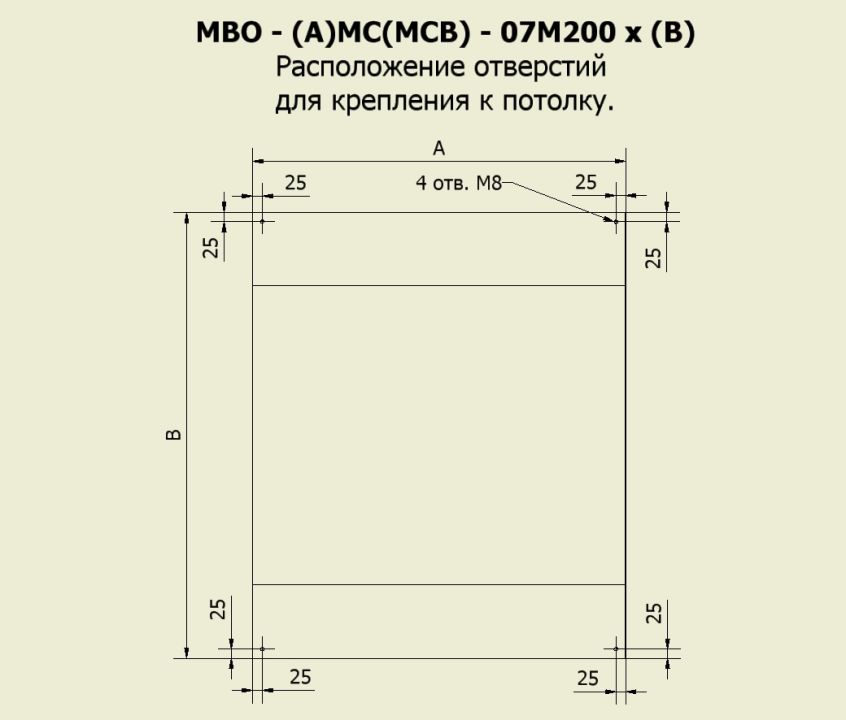

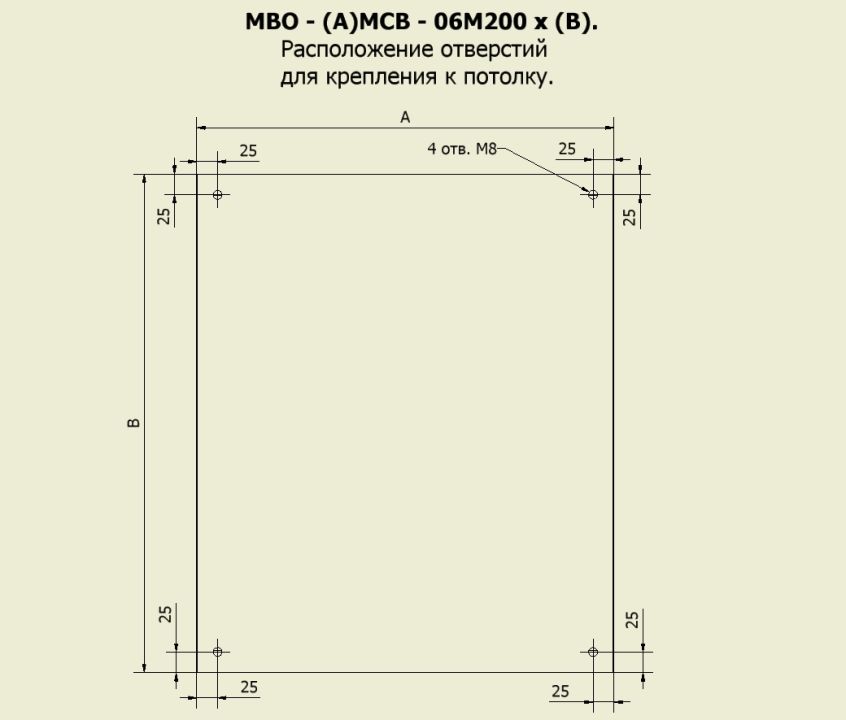

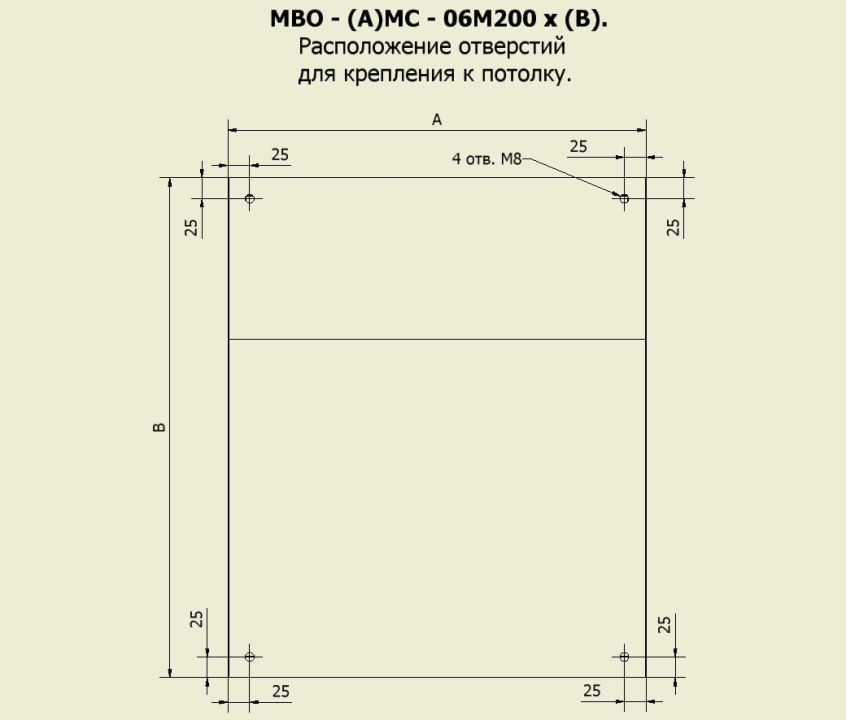

В конструкции вентотсосов предусмотрены отверстия и кронштейны для крепления к стене или потолку. По желанию Заказчика в конструкцию вводятся элементы для стягивания вентотсосов между собой - островом или в линию. При подвеске к потолку большого количества вентотсосов стянутых между собой, может возникнуть необходимость в изготовлении жесткой рамы, предотвращающей деформацию массива вентотсосов.

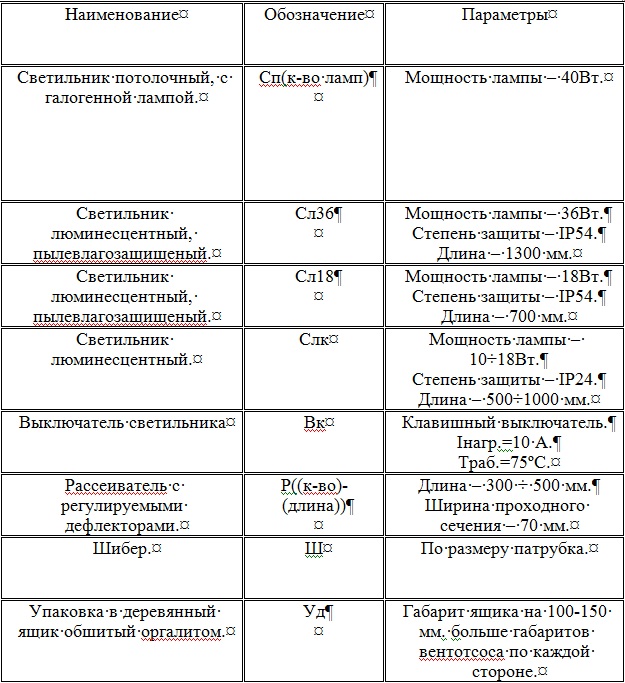

Во всех типах вентотсосов предусмотрена установка потолочных светильников с галогенными лампами, или светильников с лампами дневного света. Количество светильников, их марка, наличие и расположение выключателя оговариваются при заказе. Светильники установленные на вентотсосах, не должны располагаться непосредственно над тепловыми поверхностями.

Отверстие для вывода провода подключения электропитания расположено в верхней плоскости вентотсоса, в зоне приточной секции. Место расположения отверстия выбирает Изготовитель, если это не оговорено с Заказчиком.

Внимание !!! При подключении вентотсоса к электрической сети, необходимо выполнить заземление или зануление. Узел заземления всегда расположен рядом с отверстием для вывода провода.

С каждым комплектом отсосов поставляется эксплутационная документация.

По желанию Заказчика вентотсосы упаковываются в ящик из бруса обшитый оргалитом, или заворачиваются в полиэтиленовую пленку.
Уважаемые Клиенты. На нашем сайте добавлена «Таблица соответствий» по местным вентиляционным отсосам и вытяжным зонтам.



---

Врезка патрубка не входит в указанную цену
