Канальные теплообменники для прямоугольных каналов PBAS
Общие сведения
Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4"). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.
Защита от замораживания
- Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- Обеспечение скорости протекания воды не ниже минимально допустимой;
- Защиту по температуре воздуха и обратной воды;
- Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.
Пояснение к схемам
Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — теплообменник водяной, ∆Pнагр — гидравлическое сопротивление нагревателя при максимальном расходе теплоносителя;
3 — регулирующий клапан, ∆Pкл — потери давления в клапане (зависят от типоразмера выбираемого клапана);
4 — циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках нагревателя);
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ∆Pпод и ∆Pобр соответственно — потери давления в них.
7 — обратный клапан;
8 — баллансировочный вентиль
Сопутствующие товары:
Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4"). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.
Защита от замораживания
- Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- Обеспечение скорости протекания воды не ниже минимально допустимой;
- Защиту по температуре воздуха и обратной воды;
- Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.
Пояснение к схемам
Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — теплообменник водяной, ∆Pнагр — гидравлическое сопротивление нагревателя при максимальном расходе теплоносителя;
3 — регулирующий клапан, ∆Pкл — потери давления в клапане (зависят от типоразмера выбираемого клапана);
4 — циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках нагревателя);
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ∆Pпод и ∆Pобр соответственно — потери давления в них.
7 — обратный клапан;
8 — баллансировочный вентиль
Сопутствующие товары:
Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013
Технические характеристики
Показать
| Наименование | Расход воздуха, м3/ч | Сопротивление воздуха, Па | Мощность, кВт | Расход воды при температуре 70-95 С, лс | Сопротивление при температуре 70-95 С, кПа | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| PBAS 400x200–2–2,5 | 500 | 12 | 8,5 | 4,7 | 5 176.00 | ||
| PBAS 400x200–2–2,5 | 700 | 22 | 11,9 | 8,7 | 5 176.00 | ||
| PBAS 400x200–3–2,5 | 800 | 42 | 13,6 | 5,3 | 6 294.00 | ||
| PBAS 400x200–3–2,5 | 1500 | 135 | 25,4 | 16,5 | 6 294.00 | ||
| PBAS 400x200–4–2,5 | 1600 | 204 | 27,1 | 22,7 | 6 933.00 | ||
| PBAS 400x200–4–2,5 | 2000 | 254 | 30,5 | 28,1 | 6 933.00 | ||
| PBAS 500x250–2–2,5 | 700 | 10 | 11,9 | 0,8 | 6 486.00 | ||
| PBAS 500x250–2–2,5 | 1000 | 18 | 17 | 1,6 | 6 486.00 | ||
| PBAS 500x250–3–2,5 | 1100 | 33 | 18,6 | 2,6 | 8 307.00 | ||
| PBAS 500x250–3–2,5 | 2300 | 130 | 39 | 9,7 | 8 307.00 | ||
| PBAS 500x250–4–2,5 | 2400 | 188 | 40,7 | 13,4 | 9 042.00 | ||
| PBAS 500x250–4–2,5 | 2800 | 252 | 47,5 | 17,4 | 9 042.00 | ||
| PBAS 500x300–2–2,5 | 800 | 9 | 13,6 | 0,8 | 7 253.00 | ||
| PBAS 500x300–2–2,5 | 1200 | 18 | 20,3 | 1,6 | 7 253.00 | ||
| PBAS 500x300–3–2,5 | 1300 | 32 | 22 | 2,5 | 9 074.00 | ||
| PBAS 500x300–3–2,5 | 2800 | 134 | 47,5 | 10 | 9 074.00 | ||
| PBAS 500x300–4–2,5 | 2900 | 191 | 49,1 | 13,6 | 10 288.00 | ||
| PBAS 500x300–4–2,5 | 3400 | 257 | 57,7 | 18,2 | 10 288.00 | ||
| PBAS 600x300–2–2,5 | 1000 | 9 | 17 | 1,2 | 7 764.00 | ||
| PBAS 600x300–2–2,5 | 1500 | 20 | 25,4 | 2,6 | 7 764.00 | ||
| PBAS 600x300–3–2,5 | 1600 | 34 | 27,1 | 4 | 9 745.00 | ||
| PBAS 600x300–3–2,5 | 3500 | 145 | 59,3 | 16,5 | 9 745.00 | ||
| PBAS 600x300–4–2,5 | 3600 | 204 | 61 | 22,2 | 11 662.00 | ||
| PBAS 600x300–4–2,5 | 4000 | 248 | 67,8 | 26,8 | 11 662.00 | ||
| PBAS 600x350–2–2,5 | 1200 | 10 | 20,3 | 1,3 | 8 690.00 | ||
| PBAS 600x350–2–2,5 | 1700 | 19 | 28,8 | 2,5 | 8 690.00 | ||
| PBAS 600x350–3–2,5 | 1800 | 31 | 30,5 | 3,8 | 10 831.00 | ||
| PBAS 600x350–3–2,5 | 4100 | 146 | 69,5 | 16,9 | 10 831.00 | ||
| PBAS 600x350–4–2,5 | 4200 | 204 | 71,2 | 22,5 | 13 387.00 | ||
| PBAS 600x350–4–2,5 | 4700 | 251 | 79,7 | 27,6 | 13 387.00 | ||
| PBAS 700x400–2–2,5 | 2000 | 15 | 33,9 | 2,9 | 10 384.00 | ||
| PBAS 700x400–2–2,5 | 2400 | 21 | 40,7 | 4,1 | 10 384.00 | ||
| PBAS 700x400–3–2,5 | 2500 | 34 | 42,4 | 6 | 13 579.00 | ||
| PBAS 700x400–3–2,5 | 5600 | 153 | 94,9 | 25,7 | 13 579.00 | ||
| PBAS 700x400–4–2,5 | 5700 | 210 | 96,6 | 33,9 | 16 518.00 | ||
| PBAS 700x400–4–2,5 | 6200 | 246 | 105 | 39,5 | 16 518.00 | ||
| PBAS 800x500–2–2,5 | 2500 | 12 | 42,4 | 1,4 | 14 090.00 | ||
| PBAS 800x500–2–2,5 | 3300 | 20 | 56 | 2,3 | 14 090.00 | ||
| PBAS 800x500–3–2,5 | 3400 | 31 | 57,6 | 3,1 | 18 627.00 | ||
| PBAS 800x500–3–2,5 | 7700 | 142 | 130,5 | 13,4 | 18 627.00 | ||
| PBAS 800x500–4–2,5 | 7800 | 194 | 132,3 | 16,7 | 23 004.00 | ||
| PBAS 800x500–4–2,5 | 9000 | 254 | 152,6 | 21,7 | 23 004.00 | ||
| PBAS 1000x500–2–2,5 | 3200 | 12 | 54,3 | 2,4 | 16 518.00 | ||
| PBAS 1000x500–2–2,5 | 4300 | 21 | 72,9 | 4 | 16 518.00 | ||
| PBAS 1000x500–3–2,5 | 4400 | 33 | 74,6 | 5,5 | 22 685.00 | ||
| PBAS 1000x500–3–2,5 | 10000 | 153 | 170 | 23,9 | 22 685.00 | ||
| PBAS 1000x500–4–2,5 | 10100 | 207 | 171,3 | 30 | 26 742.00 | ||
| PBAS 1000x500–4–2,5 | 11400 | 260 | 193,3 | 37,3 | 26 742.00 |
Габаритные размеры.
Рекомендуемыe схемы обвязки с двухходовым регулирующим вентилем.

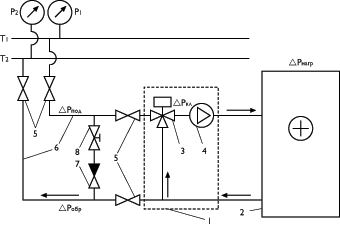

Рекомендуемыe схемы обвязки с треухходовым регулирующим вентилем на смешивание потоков.
Аэродинамические характеристики вентилятора PBAS
Канальные теплообменники для прямоугольных каналов PBAS
Канальные теплообменники для прямоугольных каналов PBAS
Канальные теплообменники для прямоугольных каналов PBAS
Канальные теплообменники для прямоугольных каналов PBAS
Страна происхождения: Россия
Цена: от 5 176.00 руб.
