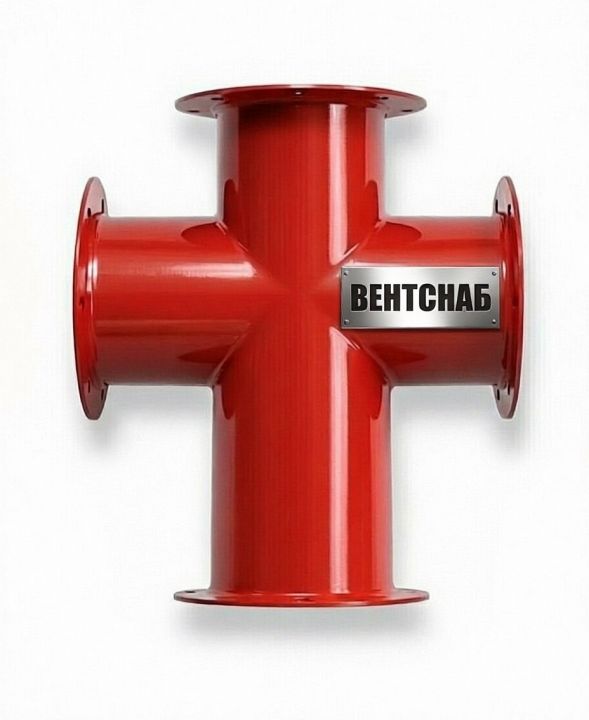

Крестовины для систем дымоудаления

Крестовины круглого сечения для систем дымоудаления предназначены для разводки по горизонтали или вертикали сеть воздуховодов. Крестовина представляет собой прямой участок воздуховода и врезанные в него врезки, количество врезок и сечение может быть различным. Крестовина круглого сечения может быть с прямоугольными врезками, с круглыми или в комбинации с прямоугольными и круглыми врезками. Врезки в крестовине могут быть расположены под различным углом.

Материал и толщина материала используемые для изготовления:

сталь рулонная холоднокатаная от 1,0 до 1,4 мм.

сталь листовая горячекатаная от 1,5 до 5,0 мм.

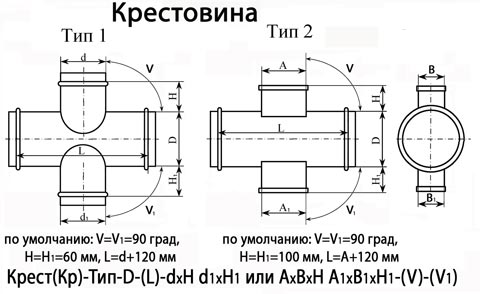

Исполнение:

Тип 1

Тип 2

Тип 3

Тип 4

Тип соединения:

на фланцах из сварного уголка

без фланцев

Материал для фланцев:

сварной уголок 25х25х4 ГОСТ 8509

сварной уголок 32х32х4 ГОСТ 8509

сварной уголок 40х40х4 ГОСТ 8509

сварной уголок 50х50х5 ГОСТ 8509

г/к сталь 2,0 мм.

г/к сталь 3,0 мм.

Покрытие от коррозии:

антикоррозийное покрытие грунт ГФ-021 по ГОСТ 25129-89.

класс покрытия УП по ГОСТ 9.032-74

Воздуховод:


• прямые участки воздуховода круглого сечения

Фасонные изделия:


• отвод 15 градусов
• отвод 30 градусов
• отвод 45 градусов
• отвод 90 градусов
• тройники
• утка
• переход с круглого сечения на круглое сечение
• переход с прямоугольного сечения на круглое сечение
• заглушка
