Механизмы МЭОФ

ТОВАР СНЯТ С ПРОИЗВОДСТВА

Общие сведения

Механизмы исполнительные электрические однооборотные фланцевые постоянной скорости МЭОФ предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

ТУ 4218-110-00225549-2004 Код ОКП 42 1851
Сертификат на соответствие общим требованиям безопасности No РОСС RU.АЯ46.Н41095

Питание

• Напряжение и частота:
• для однофазной сети:220В, 230В, 240В с частотой 50Гц; 220В с частотой 60Гц.
• для трехфазной сети:220/380В, 230/400В, 240/415В с частотой 50Гц; 220/380В с частотой 60Гц.

• допустимое отклонение напряжения – от -15 до +10%;
• допустимое отклонение частоты – от -2 до +2%.

• Потребляемая мощность – в зависимости от исполнения.

Конструктивное исполнение

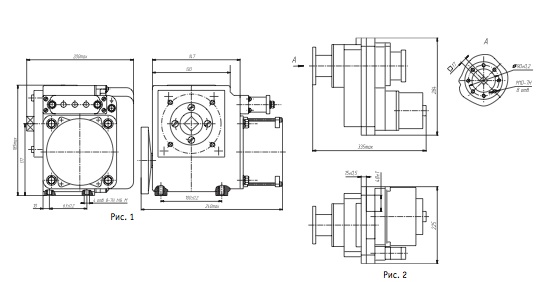

• Габаритные размеры – в зависимости от исполнения;

• Масса – в зависимости от исполнения;
• Монтаж – на полу, или на промежуточных конструкциях с горизонтальным расположением выходного вала;
• Степень защиты – IP54.

Встроенные датчики положения (в зависимости от исполнения):

• Индуктивные - 1 или 2 датчика положения выходного органа в виде изменения индуктивности;
• Реостатные - 2 датчика положения выходного органа в виде изменения активного сопротивления;
• Токовый - датчик с унифицированным сигналом 0-5мА, 0-20мА, 4-20мА (механизмы с токовым датчиком комплектуются блоком питания).

Режим работы:

• Вид – повторно-кратковременный с частыми пусками S4 по ГОСТ 183;
• Частота включений – до 320 в час;
• Продолжительность включений – до 25% при нагрузке на выходном органе в пределах от номинальной противодействующей до 0.5 номинального значения сопутствующей;
• Максимальная частота включений – 630 в час при продолжительности включений до 25%;
• При реверсировании интервал времени между выключением и включением на обратное направление – не менее 50мс.

Условное обозначение:

МЭОФ-1/2-34567

1 - номинальный крутящий момент, Нм
2 - время полного хода выходного вала, с
3 - полный ход выходного вала, р
4 - Вид датчика положения (Р - реостатный, И - индуктивный, У - токовый)
5 - Климатическое исполнение (УЗ - общепромышленное для МЭОФ-16, 32, 40; У2 - общепромышленное для МЭОФ-100, 250; Т3 - тропическое для МЭОФ-16, 32, 40; Т2 - тропическое для МЭОФ-100, 250)
6 - Вид напряжения питания (К - трехфазный; без символа - однофазный)
7 - Величина напряжения питания
