Вентиляторы осевые крышные с клапаном FTDA-RB, FTDE-RB
Общие сведения
Вентиляторы серии Аксипал – это промышленные осевые вентиляционные устройтсва, основными преимуществами которых являются высокая степень производительности, более мощный напор воздуха и возможность его регуляции, при минимальном уровне шума. Сюда же можно отнести и доступную цену этого вентиляционного оборудования.
Если говорить об ассортименте таких вентиляторов, то на сайте «Совент» он очень широк. Осевые вентиляторы этой серии имеют 10 различных типоразмеров, а состоят из следующих частей: корпус, вентилятор, рабочее колесо, моторама, кронштейны и т.д., большинство из которых выполнены из прочной качественной листовой стали. Это говорит о том, что это оборудование надежно и долговечно, а значит и экономно, поскольку вам не придется часто менять его запчасти по отдельности или всю установку в целом на новые, при условии четкого соблюдения правил и норм эксплуатации. Следует отметить также и устойчивость этих вентиляторов к коррозийным процессам.
Использовать такие вентиляционные установки можно в зданиях любого типа: жилых, административных, общественных, промышленных, где они помогают воздуху находиться в постоянной циркуляции, при этом очищаясь и обновляясь.
Широкий температурный рабочий режим – это еще одно достоинство вентиляторов Аксипал, ведь они эффективно выполняют свои функции, как при температуре -400С, так и при +400С.
Описание
Вентиляторы осевые "Аксипал" крышные с клапаном FTDA-RB предназначены для перемещения воздуха и других газов, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с содержанием пыли не более 10 мг/м3.
Вентиляторы осевые "Аксипал" крышные с клапаном FTDE-RB предназначены для перемещения взрывоопасных газопаровоздушных смесей IIA и IIB категорий, групп Т1, Т2 и Т3 по классификации ГОСТ Р 51330.0-99, не вызывающих ускоренной коррозии материалов и покрытий проточной части вентиляторов, не содержащих взрывчатых веществ, добавочного кислорода, взрывоопасной пыли, липких и волокнистых материалов, а также окислов железа. Вентиляторы предназначены для обслуживания взрывоопасных зон помещений классов 1 и 2 по ГОСТ Р 51330.13-99. Температура перемещаемой среды от -40°С до + 40°С.
Вентиляторы FTDA-RB и FTDE-RB предназначены для эксплуатации в условиях макроклиматического района с умеренным климатом (исполнение У), категорий размещения 2, 3 и 4 по ГОСТ 15150-69.
По требованию заказчика вентиляторы FTDA-RB могут комплектоваться электродвигателем другого климатического исполнения.
Вентиляторы FTDE-RB предназначены для обслуживания взрывоопасных зон помещений классов В-1а, В-1б, В-1г по классификации «Правил устройства электроустановок» (ПУЭ).
Вентиляторы комплектуются асинхронными электродвигателями с высотой оси вращения от 56 до 200 мм.

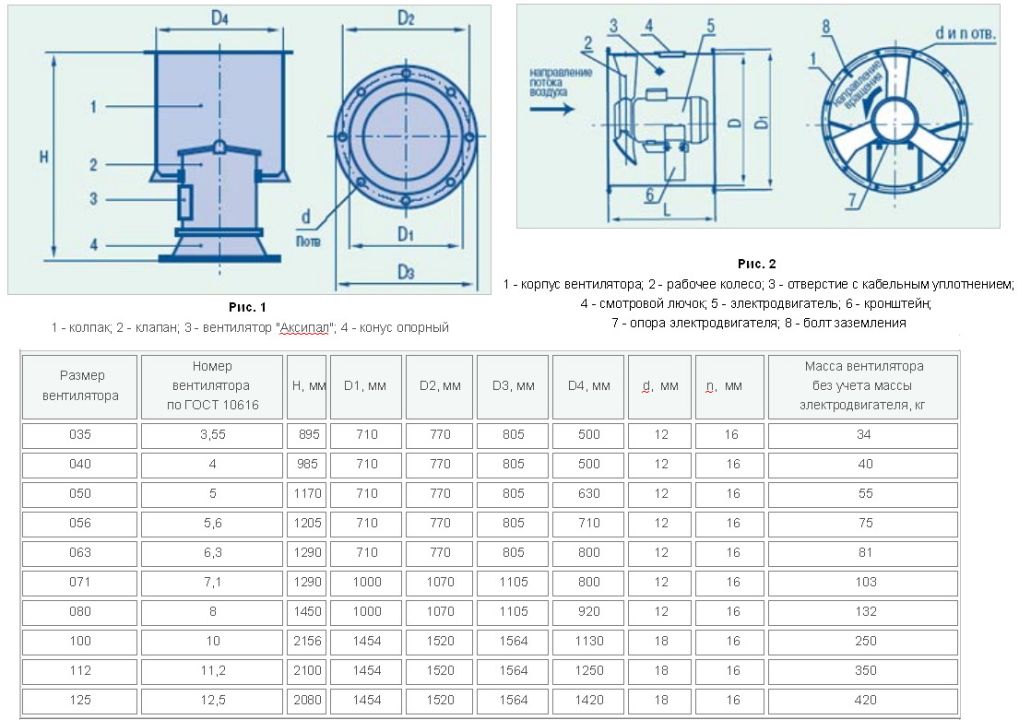

Конструктивные элементы
Рабочее колесо закреплено непосредственно на валу электродвигателя. Заданные производительность и полное давление достигаются установкой соответствующего количества лопаток и угла их установки при сборке рабочего колеса на заводе-изготовителе.
Кожух вентиляторов "Аксипал" оборудован болтом заземления, а для взрывозащищённого исполнения – дополнительно алюминиевым кольцом в зоне рабочего колеса.
Вентиляторы FTDE укомплектовываются взрывозащищёнными электродвигателями, соответствующими уровню и виду взрывозащиты 1Exde IIBT4/2Exde IICT4 по ГОСТ 12.2.020-76.
Лопатки и ступицы рабочих колёс изготавливаются из литейных алюминиевых сплавов с последующей механической обработкой. Ступицы рабочих колёс вентиляторов, оснащённых электродвигателями с габаритами 132 мм и выше, изготавливаются из серого литьевого чугуна с последующей механической обработкой. Полуобоймы, служащие для закрепления лопаток, изготавливаются из листовой качественной стали с нанесением стойкого полимерного порошкового покрытия.
Основной цвет полимерного порошкового покрытия крышного вентилятора - коричневый, но возможно окрашивание вентилятора в другие цвета по выбору заказчика.
По заказу потребителя вентилятор крышный с клапаном общепромышленного исполнения может комплектоваться выключателем безопасности и ящиком управления с любым алгоритмом работы вентилятора. Ящик собирается из комплектующих компаний ABB, Siemens или Telemecaniqua.
Руководство по подбору осевых вентиляторов
Сопутствующие товары
- конус входной с сеткой FTDZ-31,
- обратный фланец FTDZ-44,
- плоский фланец с сеткой FTDZ-45,
- опора вентилятора FTDZ-36,
- защитная сетка,
- выключатель безопасности FTDZ-77,
- вставка гибкая FTDZ-11
- лопатками
- поддон для сбора конденсата FTDZ-50
- зонт FTDZ-60
- клапан обратный FTDZ-55
Примечание:
Цена трёхлопаточного вентилятора. При установке дополнительных лопаток цена вентилятора увеличивается.| Наименование | Количество лопаток | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Масса (без двигателя), кг | Цена, руб. |
|---|---|---|---|---|---|---|
| FTDA-RB | 3 | 3,55 | 0,12 | 1500 | 34 | 30 529.00 |
| FTDA-RB | 3 | 3,55 | 0,18 | 1000 | 34 | 31 662.00 |
| FTDA-RB | 3 | 3,55 | 0,18 | 1500 | 34 | 30 529.00 |
| FTDA-RB | 3 | 3,55 | 0,18 | 3000 | 34 | 31 492.00 |
| FTDA-RB | 3 | 3,55 | 0,25 | 3000 | 34 | 31 492.00 |
| FTDA-RB | 3 | 3,55 | 0,37 | 3000 | 34 | 31 605.00 |
| FTDA-RB | 3 | 3,55 | 0,55 | 3000 | 34 | 31 605.00 |
| FTDA-RB | 3 | 3,55 | 0,75 | 3000 | 34 | 32 214.00 |
| FTDA-RB | 3 | 3,55 | 1,1 | 3000 | 34 | 32 370.00 |
| FTDA-RB | 3 | 3,55 | 1,5 | 3000 | 34 | 33 899.00 |
| FTDA-RB | 3 | 4 | 0,12 | 1500 | 40 | 30 614.00 |
| FTDA-RB | 3 | 4 | 0,18 | 1000 | 40 | 32 129.00 |
| FTDA-RB | 3 | 4 | 0,18 | 1500 | 40 | 30 614.00 |
| FTDA-RB | 3 | 4 | 0,25 | 1500 | 40 | 32 129.00 |
| FTDA-RB | 3 | 4 | 0,37 | 1500 | 40 | 32 129.00 |
| FTDA-RB | 3 | 4 | 0,37 | 3000 | 40 | 32 129.00 |
| FTDA-RB | 3 | 4 | 0,55 | 3000 | 40 | 32 129.00 |
| FTDA-RB | 3 | 4 | 0,75 | 3000 | 40 | 32 214.00 |
| FTDA-RB | 3 | 4 | 1,1 | 3000 | 40 | 32 370.00 |
| FTDA-RB | 3 | 4 | 1,5 | 3000 | 40 | 34 607.00 |
| FTDA-RB | 3 | 4 | 2,2 | 3000 | 40 | 34 919.00 |
| FTDA-RB | 3 | 4 | 3 | 3000 | 40 | 38 218.00 |
| FTDA-RB | 3 | 5 | 0,12 | 1500 | 55 | 31 548.00 |
| FTDA-RB | 3 | 5 | 0,18 | 1000 | 55 | 33 899.00 |
| FTDA-RB | 3 | 5 | 0,18 | 1500 | 55 | 31 548.00 |
| FTDA-RB | 3 | 5 | 0,25 | 1000 | 55 | 33 899.00 |
| FTDA-RB | 3 | 5 | 0,25 | 1500 | 55 | 33 899.00 |
| FTDA-RB | 3 | 5 | 0,37 | 1000 | 55 | 35 428.00 |
| FTDA-RB | 3 | 5 | 0,37 | 1500 | 55 | 33 899.00 |
| FTDA-RB | 3 | 5 | 0,55 | 1500 | 55 | 34 650.00 |
| FTDA-RB | 3 | 5 | 0,75 | 1500 | 55 | 35 428.00 |
| FTDA-RB | 3 | 5 | 1,1 | 1500 | 55 | 36 193.00 |
| FTDA-RB | 3 | 5 | 1,1 | 3000 | 55 | 35 428.00 |
| FTDA-RB | 3 | 5 | 1,5 | 3000 | 55 | 36 193.00 |
| FTDA-RB | 3 | 5 | 2,2 | 3000 | 55 | 36 193.00 |
| FTDA-RB | 3 | 5 | 3 | 3000 | 55 | 39 549.00 |
| FTDA-RB | 3 | 5 | 4 | 3000 | 55 | 43 188.00 |
| FTDA-RB | 3 | 6,3 | 0,18 | 1000 | 81 | 40 186.00 |
| FTDA-RB | 3 | 6,3 | 0,25 | 1000 | 81 | 40 186.00 |
| FTDA-RB | 3 | 6,3 | 0,37 | 1000 | 81 | 42 367.00 |
| FTDA-RB | 3 | 6,3 | 0,37 | 1500 | 81 | 40 186.00 |
| FTDA-RB | 3 | 6,3 | 0,55 | 1000 | 81 | 42 891.00 |
| FTDA-RB | 3 | 6,3 | 0,55 | 1500 | 81 | 41 517.00 |
| FTDA-RB | 3 | 6,3 | 0,75 | 1000 | 81 | 44 292.00 |
| FTDA-RB | 3 | 6,3 | 0,75 | 1500 | 81 | 42 367.00 |
| FTDA-RB | 3 | 6,3 | 1,1 | 1000 | 81 | 43 443.00 |
| FTDA-RB | 3 | 6,3 | 1,1 | 1500 | 81 | 42 891.00 |
| FTDA-RB | 3 | 6,3 | 1,5 | 1500 | 81 | 43 443.00 |
| FTDA-RB | 3 | 6,3 | 2,2 | 1500 | 81 | 46 133.00 |
| FTDA-RB | 3 | 6,3 | 3 | 1500 | 81 | 47 478.00 |
| FTDA-RB | 3 | 6,3 | 3 | 3000 | 55 | 46 133.00 |
| FTDA-RB | 3 | 6,3 | 4 | 1500 | 81 | 50 452.00 |
| FTDA-RB | 3 | 6,3 | 4 | 3000 | 75 | 50 197.00 |
| FTDA-RB | 3 | 6,3 | 5,5 | 3000 | 75 | 50 707.00 |
| FTDA-RB | 3 | 6,3 | 7,5 | 3000 | 75 | 50 707.00 |
| FTDA-RB | 3 | 6,3 | 11 | 3000 | 75 | 56 923.00 |
| FTDA-RB | 3 | 6,3 | 15 | 3000 | 75 | 79 296.00 |
| FTDA-RB | 3 | 7,1 | 0,25 | 1000 | 103 | 45 822.00 |
| FTDA-RB | 3 | 7,1 | 0,37 | 1000 | 103 | 42 367.00 |
| FTDA-RB | 3 | 7,1 | 0,55 | 1000 | 103 | 47 960.00 |
| FTDA-RB | 3 | 7,1 | 0,75 | 1000 | 103 | 48 484.00 |
| FTDA-RB | 3 | 7,1 | 0,75 | 1500 | 103 | 47 960.00 |
| FTDA-RB | 3 | 7,1 | 1,1 | 1000 | 103 | 49 022.00 |
| FTDA-RB | 3 | 7,1 | 1,1 | 1500 | 103 | 48 484.00 |
| FTDA-RB | 3 | 7,1 | 1,5 | 1000 | 103 | 55 762.00 |
| FTDA-RB | 3 | 7,1 | 1,5 | 1500 | 103 | 49 022.00 |
| FTDA-RB | 3 | 7,1 | 2,2 | 1000 | 103 | 62 531.00 |
| FTDA-RB | 3 | 7,1 | 2,2 | 1500 | 103 | 51 656.00 |
| FTDA-RB | 3 | 7,1 | 3 | 1500 | 103 | 53 270.00 |
| FTDA-RB | 3 | 7,1 | 4 | 1500 | 103 | 55 904.00 |
| FTDA-RB | 3 | 7,1 | 5,5 | 1500 | 103 | 60 661.00 |
| FTDA-RB | 3 | 7,1 | 7,5 | 1500 | 103 | 62 531.00 |
| FTDA-RB | 3 | 8 | 0,37 | 1000 | 132 | 54 134.00 |
| FTDA-RB | 3 | 8 | 0,55 | 1000 | 132 | 54 417.00 |
| FTDA-RB | 3 | 8 | 0,75 | 1000 | 132 | 55 210.00 |
| FTDA-RB | 3 | 8 | 1,1 | 1000 | 132 | 55 210.00 |
| FTDA-RB | 3 | 8 | 1,5 | 1000 | 132 | 58 212.00 |
| FTDA-RB | 3 | 8 | 1,5 | 1500 | 131 | 55 224.00 |
| FTDA-RB | 3 | 8 | 2,2 | 1000 | 132 | 63 380.00 |
| FTDA-RB | 3 | 8 | 2,2 | 1500 | 132 | 58 212.00 |
| FTDA-RB | 3 | 8 | 3 | 1000 | 132 | 67 444.00 |
| FTDA-RB | 3 | 8 | 3 | 1500 | 132 | 59 571.00 |
| FTDA-RB | 3 | 8 | 4 | 1000 | 132 | 68 280.00 |
| FTDA-RB | 3 | 8 | 4 | 1500 | 132 | 62 304.00 |
| FTDA-RB | 3 | 8 | 5,5 | 1500 | 132 | 67 444.00 |
| FTDA-RB | 3 | 8 | 7,5 | 1500 | 132 | 69 087.00 |
| FTDA-RB | 3 | 8 | 11 | 1500 | 132 | 70 149.00 |
| FTDA-RB | 3 | 10 | 1,1 | 1000 | 250 | 132 863.00 |
| FTDA-RB | 3 | 10 | 1,5 | 1000 | 250 | 135 681.00 |
| FTDA-RB | 3 | 10 | 2,2 | 1000 | 250 | 140 000.00 |
| FTDA-RB | 3 | 10 | 3 | 1000 | 250 | 143 257.00 |
| FTDA-RB | 3 | 10 | 4 | 1000 | 250 | 143 682.00 |
| FTDA-RB | 3 | 10 | 4 | 1500 | 250 | 138 032.00 |
| FTDA-RB | 3 | 10 | 5,5 | 1000 | 250 | 143 682.00 |
| FTDA-RB | 3 | 10 | 5,5 | 1500 | 250 | 142 393.00 |
| FTDA-RB | 3 | 10 | 7,5 | 1000 | 250 | 144 347.00 |
| FTDA-RB | 3 | 10 | 7,5 | 1500 | 250 | 143 682.00 |
| FTDA-RB | 3 | 10 | 11 | 1000 | 250 | 161 438.00 |
| FTDA-RB | 3 | 10 | 11 | 1500 | 250 | 143 894.00 |
| FTDA-RB | 3 | 10 | 15 | 1500 | 250 | 158 819.00 |
| FTDA-RB | 3 | 10 | 18,5 | 1500 | 250 | 166 196.00 |
| FTDA-RB | 3 | 10 | 22 | 1500 | 250 | 174 848.00 |
| FTDA-RB | 3 | 12,5 | 4 | 1000 | 420 | 176 150.00 |
| FTDA-RB | 3 | 12,5 | 5,5 | 1000 | 420 | 176 150.00 |
| FTDA-RB | 3 | 12,5 | 7,5 | 1000 | 420 | 176 802.00 |
| FTDA-RB | 3 | 12,5 | 11 | 1000 | 420 | 193 879.00 |
| FTDA-RB | 3 | 12,5 | 15 | 1000 | 420 | 199 302.00 |
| FTDA-RB | 3 | 12,5 | 15 | 1500 | 420 | 191 287.00 |
| FTDA-RB | 3 | 12,5 | 18,5 | 1000 | 420 | 212 301.00 |
| FTDA-RB | 3 | 12,5 | 18,5 | 1500 | 420 | 198 863.00 |
| FTDA-RB | 3 | 12,5 | 22 | 1000 | 420 | 223 969.00 |
| FTDA-RB | 3 | 12,5 | 22 | 1500 | 420 | 207 288.00 |
| FTDA-RB | 3 | 12,5 | 30 | 1000 | 420 | 235 665.00 |
| FTDA-RB | 3 | 12,5 | 30 | 1500 | 420 | 218 772.00 |
| FTDA-RB | 3 | 12,5 | 37 | 1500 | 420 | 234 985.00 |
| FTDA-RB | 3 | 12,5 | 45 | 1500 | 420 | 248 635.00 |
| FTDE-RB | 3 | 4 | 0,25 | 1500 | 40 | 33 092.00 |
| FTDE-RB | 3 | 4 | 0,37 | 1000 | 40 | 32 483.00 |
| FTDE-RB | 3 | 4 | 0,37 | 1500 | 40 | 33 092.00 |
| FTDE-RB | 3 | 4 | 0,37 | 3000 | 40 | 33 092.00 |
| FTDE-RB | 3 | 4 | 0,55 | 3000 | 40 | 33 092.00 |
| FTDE-RB | 3 | 4 | 0,75 | 3000 | 40 | 34 111.00 |
| FTDE-RB | 3 | 4 | 1,1 | 3000 | 40 | 34 111.00 |
| FTDE-RB | 3 | 5 | 0,25 | 1500 | 55 | 34 154.00 |
| FTDE-RB | 3 | 5 | 0,37 | 1000 | 55 | 34 154.00 |
| FTDE-RB | 3 | 5 | 0,37 | 1500 | 55 | 34 154.00 |
| FTDE-RB | 3 | 5 | 0,55 | 1500 | 55 | 36 802.00 |
| FTDE-RB | 3 | 5 | 0,75 | 1500 | 55 | 36 802.00 |
| FTDE-RB | 3 | 5 | 1,1 | 1500 | 55 | 38 685.00 |
| FTDE-RB | 3 | 5 | 1,1 | 3000 | 55 | 36 816.00 |
| FTDE-RB | 3 | 5 | 1,5 | 3000 | 55 | 38 685.00 |
| FTDE-RB | 3 | 5 | 2,2 | 3000 | 55 | 38 685.00 |
| FTDE-RB | 3 | 5 | 3 | 3000 | 55 | 40 781.00 |
| FTDE-RB | 3 | 5 | 4 | 3000 | 55 | 46 813.00 |
| FTDE-RB | 3 | 6,3 | 0,37 | 1000 | 81 | 40 710.00 |
| FTDE-RB | 3 | 6,3 | 0,37 | 1500 | 81 | 41 744.00 |
| FTDE-RB | 3 | 6,3 | 0,55 | 1000 | 81 | 40 710.00 |
| FTDE-RB | 3 | 6,3 | 0,55 | 1500 | 81 | 42 749.00 |
| FTDE-RB | 3 | 6,3 | 0,75 | 1000 | 81 | 43 443.00 |
| FTDE-RB | 3 | 6,3 | 0,75 | 1500 | 81 | 42 749.00 |
| FTDE-RB | 3 | 6,3 | 1,1 | 1000 | 81 | 44 292.00 |
| FTDE-RB | 3 | 6,3 | 1,1 | 1500 | 81 | 44 292.00 |
| FTDE-RB | 3 | 6,3 | 1,5 | 1500 | 81 | 44 292.00 |
| FTDE-RB | 3 | 6,3 | 2,2 | 1500 | 81 | 46 629.00 |
| FTDE-RB | 3 | 6,3 | 3 | 1500 | 81 | 52 463.00 |
| FTDE-RB | 3 | 6,3 | 3 | 3000 | 81 | 46 416.00 |
| FTDE-RB | 3 | 6,3 | 4 | 1500 | 81 | 52 463.00 |
| FTDE-RB | 3 | 6,3 | 4 | 3000 | 81 | 52 222.00 |
| FTDE-RB | 3 | 6,3 | 5,5 | 3000 | 81 | 52 222.00 |
| FTDE-RB | 3 | 6,3 | 7,5 | 3000 | 81 | 56 187.00 |
| FTDE-RB | 3 | 7,1 | 0,37 | 1000 | 103 | 45 255.00 |
| FTDE-RB | 3 | 7,1 | 0,55 | 1000 | 103 | 45 255.00 |
| FTDE-RB | 3 | 7,1 | 0,75 | 1000 | 103 | 50 197.00 |
| FTDE-RB | 3 | 7,1 | 0,75 | 1500 | 103 | 49 149.00 |
| FTDE-RB | 3 | 7,1 | 1,1 | 1000 | 103 | 50 197.00 |
| FTDE-RB | 3 | 7,1 | 1,1 | 1500 | 103 | 51 401.00 |
| FTDE-RB | 3 | 7,1 | 1,5 | 1000 | 103 | 57 065.00 |
| FTDE-RB | 3 | 7,1 | 1,5 | 1500 | 103 | 51 401.00 |
| FTDE-RB | 3 | 7,1 | 2,2 | 1000 | 103 | 63 777.00 |
| FTDE-RB | 3 | 7,1 | 2,2 | 1500 | 103 | 53 581.00 |
| FTDE-RB | 3 | 7,1 | 3 | 1500 | 103 | 59 769.00 |
| FTDE-RB | 3 | 7,1 | 4 | 1500 | 103 | 59 769.00 |
| FTDE-RB | 3 | 7,1 | 5,5 | 1500 | 103 | 63 819.00 |
| FTDE-RB | 3 | 8 | 0,37 | 1000 | 132 | 55 337.00 |
| FTDE-RB | 3 | 8 | 0,55 | 1000 | 132 | 55 337.00 |
| FTDE-RB | 3 | 8 | 0,75 | 1000 | 132 | 56 442.00 |
| FTDE-RB | 3 | 8 | 1,1 | 1000 | 132 | 56 442.00 |
| FTDE-RB | 3 | 8 | 1,5 | 1000 | 132 | 58 608.00 |
| FTDE-RB | 3 | 8 | 1,5 | 1500 | 132 | 56 442.00 |
| FTDE-RB | 3 | 8 | 2,2 | 1000 | 132 | 64 824.00 |
| FTDE-RB | 3 | 8 | 2,2 | 1500 | 132 | 58 608.00 |
| FTDE-RB | 3 | 8 | 3 | 1000 | 132 | 68 846.00 |
| FTDE-RB | 3 | 8 | 3 | 1500 | 132 | 64 824.00 |
| FTDE-RB | 3 | 8 | 4 | 1000 | 132 | 68 846.00 |
| FTDE-RB | 3 | 8 | 4 | 1500 | 132 | 64 824.00 |
| FTDE-RB | 3 | 8 | 5,5 | 1500 | 132 | 68 846.00 |
| FTDE-RB | 3 | 8 | 7,5 | 1500 | 132 | 86 319.00 |
| FTDE-RB | 3 | 8 | 11 | 1500 | 132 | 88 642.00 |
| FTDE-RB | 3 | 10 | 1,1 | 1000 | 250 | 134 916.00 |
| FTDE-RB | 3 | 10 | 1,5 | 1000 | 250 | 137 097.00 |
| FTDE-RB | 3 | 10 | 2,2 | 1000 | 250 | 142 308.00 |
| FTDE-RB | 3 | 10 | 3 | 1000 | 250 | 145 777.00 |
| FTDE-RB | 3 | 10 | 4 | 1000 | 250 | 145 777.00 |
| FTDE-RB | 3 | 10 | 4 | 1500 | 250 | 142 308.00 |
| FTDE-RB | 3 | 10 | 5,5 | 1000 | 250 | 160 560.00 |
| FTDE-RB | 3 | 10 | 5,5 | 1500 | 250 | 145 777.00 |
| FTDE-RB | 3 | 10 | 7,5 | 1000 | 250 | 163 166.00 |
| FTDE-RB | 3 | 10 | 7,5 | 1500 | 250 | 145 777.00 |
| FTDE-RB | 3 | 10 | 11 | 1000 | 250 | 172 058.00 |
| FTDE-RB | 3 | 10 | 11 | 1500 | 250 | 163 166.00 |
| FTDE-RB | 3 | 10 | 15 | 1500 | 250 | 165 318.00 |
| FTDE-RB | 3 | 10 | 18,5 | 1500 | 250 | 176 830.00 |
| FTDE-RB | 3 | 10 | 22 | 1500 | 250 | 185 765.00 |
| FTDE-RB | 3 | 12,5 | 4 | 1000 | 420 | 182 268.00 |
| FTDE-RB | 3 | 12,5 | 5,5 | 1000 | 420 | 192 491.00 |
| FTDE-RB | 3 | 12,5 | 7,5 | 1000 | 420 | 195 295.00 |
| FTDE-RB | 3 | 12,5 | 11 | 1000 | 420 | 204 003.00 |
| FTDE-RB | 3 | 12,5 | 15 | 1000 | 420 | 208 987.00 |
| FTDE-RB | 3 | 12,5 | 15 | 1500 | 420 | 197 914.00 |
| FTDE-RB | 3 | 12,5 | 18,5 | 1000 | 420 | 224 195.00 |
| FTDE-RB | 3 | 12,5 | 18,5 | 1500 | 420 | 208 987.00 |
| FTDE-RB | 3 | 12,5 | 22 | 1000 | 420 | 270 258.00 |
| FTDE-RB | 3 | 12,5 | 22 | 1500 | 420 | 217 908.00 |
| FTDE-RB | 3 | 12,5 | 30 | 1000 | 420 | 275 030.00 |
| FTDE-RB | 3 | 12,5 | 30 | 1500 | 420 | 230 935.00 |
| FTDE-RB | 3 | 12,5 | 37 | 1500 | 420 | 266 534.00 |
| FTDE-RB | 3 | 12,5 | 45 | 1500 | 420 | 270 258.00 |
| Дополнительная лопатка для FTDA-RB-3,5 | 382.00 | |||||
| Дополнительная лопатка для FTDA-RB-4 | 382.00 | |||||
| Дополнительная лопатка для FTDA-RB-5 | 467.00 | |||||
| Дополнительная лопатка для FTDA-RB-6,3 | 609.00 | |||||
| Дополнительная лопатка для FTDA-RB-7,1 | 694.00 | |||||
| Дополнительная лопатка для FTDA-RB-8 | 807.00 | |||||
| Дополнительная лопатка для FTDA-RB-10 | 1 147.00 | |||||
| Дополнительная лопатка для FTDA-RB-12,5 | 1 614.00 | |||||
| Дополнительная лопатка для FTDE-RB-4 | 382.00 | |||||
| Дополнительная лопатка для FTDE-RB-5 | 467.00 | |||||
| Дополнительная лопатка для FTDE-RB-6,3 | 609.00 | |||||
| Дополнительная лопатка для FTDE-RB-7,1 | 694.00 | |||||
| Дополнительная лопатка для FTDE-RB-8 | 807.00 | |||||
| Дополнительная лопатка для FTDE-RB-10 | 1 147.00 | |||||
| Дополнительная лопатка для FTDE-RB-12,5 | 1 614.00 |
